傳統的空調系統的冷凍水水溫設定往往是固定不變的，一般是70℃，導致表冷器一直工作在其最大設計負荷下，而在系統實際運行時間段內，系統的負荷往往是在變化的，這種負荷的不匹配造成了嚴重的能量浪費。本節主要是借助于前一節建立起來的TRNSYS模型，調用杭州全年的逐時氣象參數作為模型的輸入條件之一，分別對每個月不同水溫下，系統的運行能耗作對比分析。
一、杭州典型氣象年參數

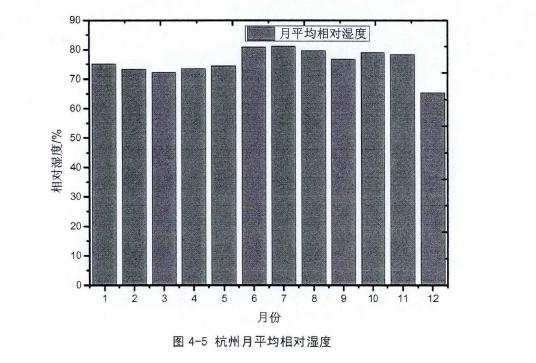

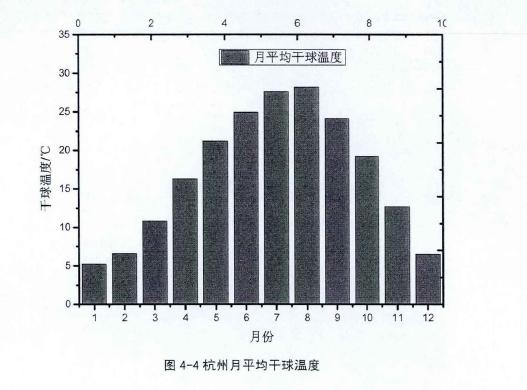

杭州屬于溫帶大陸性氣候，夏季濕熱，冬季濕冷，圖4-4和圖4-5是杭州的月平均干球溫度和相對濕度分布。從圖上可看出，杭州月平均最低干球溫度是一月份為5.20℃，月平均最高干球溫度是八月份28.20℃，全年平均月干球溫度為16.90℃；月平均最低相對濕度一月份為65.3%，最高相對濕度出現在八月份為81.1%，全年平均相對濕度為75.8%，下文中在TRNSYS模擬中將會調用到杭州的氣象參數。
二、不同水溫下系統各月能耗模擬對比
一般的恒溫恒濕空調系統的主要能耗部件包括：冷水機組、加熱器、加濕器、風機和水泵。其中風機和水泵的功率不隨設足工況的改變而改變，因此系統總能耗根據式4-0計算得出。進行模擬對比時，庫房和閱覽室的控制參數分別設定為在相同的設足控制參數下，冷凍水水溫在6--14℃范圍內進行變化，每次設置水溫在前一次模擬的基礎上增加O.s0C，分別計算系統各月份在不同設定水溫下的能耗。

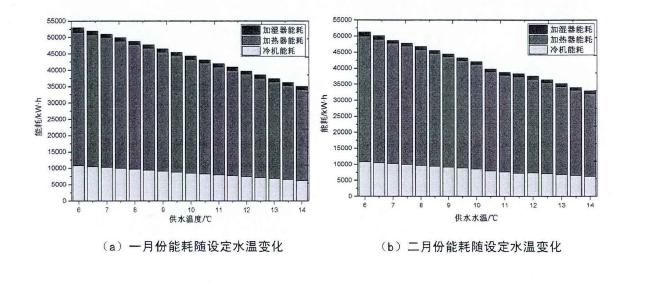

由于系統在不同的工況下需要處理的熱濕工況不一樣，因此對于某種給定工況，受限于實際系統的設備參數，水溫升高到一定程度之后，控制系統的溫濕度將不能夠達到設足要求或者不能穩足。因此本文認為，如果系統的溫濕度參數有超過s%的模擬時間不能夠達到溫濕度的設定范圍內，即認為該設定水溫不能滿足系統的運行需要，因而直接進入下一個月的模擬，最后模擬得到的結果如圖4-6所示。

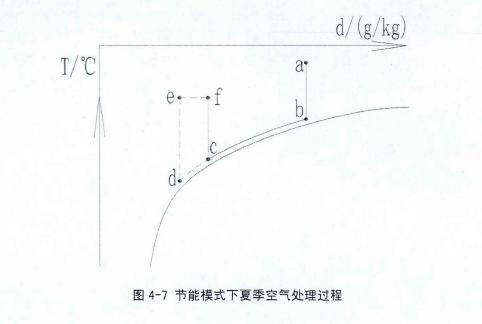

從圖4-6中可以看出，恒溫恒濕系統的運行能耗隨著冷凍水水溫設足值的升高而降低，模擬結果符合預期。在氣溫較低的時間段內，冷凍水水溫基木上可以維持在13℃左右，而在夏季，滿足系統使用的最高水溫為110℃從圖4-h上還可看出，系統能耗的主要是加熱器和冷水機組兩部分，加濕器只占很小一部分，尤其在五到十月一共六個月之間，加濕器的所占的系統能耗比例幾乎為零。這主要是采用了熱濕獨立控制控制裝置，降低了加濕補償量。從燴濕圖4-7上可以看出，相比一般的恒溫恒濕空調，木文設計的系統在處理典型的夏季工況的時候，少了e-f段電加濕，而電加熱c-f段也比一般系統的d-e段要少，因而系統更加節能。
三、設定水溫和傳統固定設定水溫的模擬能耗對比

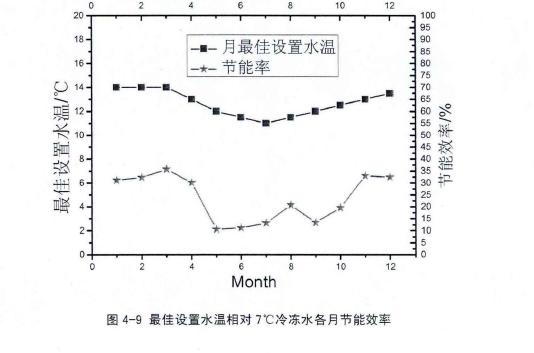

傳統的暖通空調系統中冷凍水的設置溫度一般推薦70℃，因此本節利用前文建立的TRNSYS模型，同樣調用杭州市的逐時氣象參數，對系統全年使用7℃的冷凍水的條件下，做能耗計算，并將計算的結果和前面模擬取得冷凍水月設置溫度的能耗做對比，得到的結果如圖4-8和4-9所示。圖4-8中的節能空間是冷凍水為7℃時的系統能耗減去設置溫度下的系統能耗得到的�？梢钥闯�，在氣溫較低的月份，節能效果較為明顯，系統三月份運行在70℃的冷凍水下的能耗為42901kW.h，而運行在140℃下的能耗只有27570kW.h，節能率高達35.7%，而全年平均節能效果也達到23.6%。http://www.805543.com
